Introduktion til kran og tunge hydrauliske cylindre

Hydrauliske cylindre er vigtige mekaniske aktuatorer, der bruger trykhydraulisk væske til at generere lineær kraft og bevægelse. De spiller en central rolle i tunge maskiner og løfteudstyr, der konverterer hydraulisk energi til mekanisk output. Disse komponenter er især kritiske i applikationer, hvor der kræves høj kraft og præcis bevægelse, såsom i kraner og industrielt kvalitetsudstyr.

I kranesystemer og tunge miljøer påvirker ydeevnen og pålideligheden af hydrauliske cylindre direkte driftseffektivitet og sikkerhed. Fra at løfte massive belastninger til stabilisering af strukturelle elementer kan den højre hydrauliske cylinder bestemme effektiviteten af et system under ekstreme arbejdsforhold. Valg af en passende cylinder er ikke kun et spørgsmål om matchende specifikationer - det involverer evaluering af faktorer såsom trykkapacitet, belastningskrav, slagtilfælde, monteringskonfiguration og miljømæssig modstandsdygtighed.

Denne artikel giver et dybtgående overblik over hydrauliske cylindre med fokus på deres anvendelse i kraner og tunge maskiner. Det udforsker også forskellige cylindertyper, deres konstruktion og funktionalitet, nøgleudvælgelseskriterier, vedligeholdelsesstrategier og nye teknologier, der skaber fremtiden for hydraulisk aktivering.

Forståelse af hydrauliske cylindre

Hydrauliske cylindre er mekaniske enheder, der producerer lineær bevægelse og tvinger gennem brugen af ukomprimerbar hydraulisk væske. De er integrerede i hydrauliske systemer, der bruges i industri-, konstruktions- og mobiludstyr.

Hvad er en hydraulisk cylinder?

I kernen består en hydraulisk cylinder af en cylindrisk tønde, et stempel forbundet til en stang og slutkapper. Den grundlæggende funktion involverer trykvæske på den ene side af stemplet for at skabe bevægelse i stangen. Væskens tryk tvinger stemplet til at udvide eller trække sig tilbage og producerer lineær bevægelse.

Grundlæggende driftsprincipper

Hydrauliske cylindre fungerer baseret på Pascal's lov, der siger, at tryk påført en begrænset væske overføres lige i alle retninger. Når hydraulisk væske pumpes ind i den ene side af cylinderen, får trykket stemplet til at bevæge sig. Kraften, der genereres, afhænger af væsketrykket og stemplets overfladeareal.

Nøglekomponenter i en hydraulisk cylinder

• Cylindertønde : Huser stemplet og bevarer undertryksvæsken.
• Stempel og stempelstang : Konverterer væsketryk til mekanisk bevægelse.
• Sluthætter : Forsegl begge ender af tønden og understøtt stangen og væskestrømmen.
• Sæler og pakninger : Forhindre intern og ekstern lækage.
• Porte : Tillad hydraulisk væske at komme ind og forlade cylinderen.

Typer af hydrauliske cylindre

Hydrauliske cylindre findes i flere design, der hver især passer til specifikke operationelle behov og mekaniske konfigurationer. Valget af cylindertype påvirker systemets samlede ydelse, effektivitet og levetid. Nedenfor er de mest almindelige typer, der bruges i kran- og tunge maskiner.

Enkeltvirkende cylindre

Beskrivelse og funktion:
Enkeltvirkende cylindre er designet til at anvende kraft i kun en retning - typisk forlængelse. Hydraulisk væske kommer ind gennem en enkelt port og skubber stemplet udad. Retursslag opnås normalt gennem en ekstern kraft, såsom tyngdekraft eller en fjeder.

Fordele:

• Enkel design og lavere omkostninger
• Færre komponenter fører til lettere vedligeholdelse
• Velegnet til lodrette operationer som løft

Ulemper:

• Begrænset til en-retningsbestemt kraft
• Ekstern returkraft nødvendig
• Mindre kontrol over tilbagetrækningsbevægelsen

Typiske applikationer:

• Løftplatforme
• Dump lastbilsenge
• Presserende udstyr med tyngdekraftassisteret tilbagevenden

Dobbeltvirkende cylindre

Beskrivelse og funktion:
Dobbeltvirkende cylindre bruger hydraulisk tryk for at bevæge stemplet i begge retninger - udvidelse og tilbagetrækning. To porte kontrollerer væskestrømning på hver side af stemplet.

Fordele:

• Giver kraft i begge retninger
• Større kontrol over bevægelse
• Velegnet til vandrette og lodrette applikationer

Ulemper:

• Mere komplekse end enkeltvirkende cylindre
• Lidt højere omkostninger
• Kræver mere præcise kontrolsystemer

Typiske applikationer:

• Mobile kranbommer
• Konstruktionsudstyr
• Industrielle presser og klemmesystemer

Teleskopiske cylindre

Beskrivelse og funktion:
Teleskopiske cylindre har flere indlejrede stadier eller ærmer, der strækker sig sekventielt. Dette design giver mulighed for et længere slag inden for en kompakt trukket længde.

Fordele:

• Pladseffektiv med udvidet rækkevidde
• Ideel til applikationer, der har brug for lang udvidelse
• Tilvejebringer høje løftekapaciteter

Ulemper:

• Mere kompleks konstruktion
• Højere omkostninger ved reparation og vedligeholdelse
• Modtagelig for at bære, hvis ikke vedligeholdes korrekt

Typiske applikationer:

• Lastbilmonterede kraner
• Luftløftplatforme
• Landbrugsvistere og dump kroppe

Svejste cylindre

Beskrivelse og funktion:
Svejsede cylindre har deres endehætter svejset direkte til cylindertønden og danner et kompakt og holdbart design. Disse bruges typisk i krævende applikationer på grund af deres styrke og lave profil.

Fordele:

• Stærk, forseglet struktur
• Kompakt og rumbesparende
• Velegnet til miljøer med højt tryk

Ulemper:

• Vanskeligt at adskille til vedligeholdelse
• Ikke ideel til ofte servicerede systemer

Typiske applikationer:

• Earthmoving Machinery
• Kraftige kraner
• Industrielle læssere og kompakt udstyr

Bind stangcylindre

Beskrivelse og funktion:
Bindestangcylindre bruger eksterne gevindstænger til at holde slutkapperne på plads, hvilket gør dem lettere at servicere og adskille.

Fordele:

• Enkel vedligeholdelse og deludskiftning
• Standardiserede komponenter
• Almindeligt tilgængelig og omkostningseffektiv

Ulemper:

• Mindre robust til ekstreme driftsoperationer
• Voluminøs på grund af slipsstænger
• Potentiale for stang-løsnelse i indstillinger med høj vibration

Typiske applikationer:

• Fabriksautomatiseringssystemer
• Udstyr til håndtering af materiale
• Let industrielle maskineri

Hver type hydraulisk cylinder har unikke strukturelle træk og ydeevneegenskaber. Valg af den rigtige afhænger af applikationsspecifikke faktorer såsom kraftretning, rumbegrænsninger, belastningskrav og tilgængelighed til vedligeholdelse.

Kran hydrauliske cylindre : Specifikke applikationer

Hydrauliske cylindre er vigtige for kranernes funktionalitet, hvilket giver den nødvendige kraft og kontrol til løft, sænkning, udvidelse og roterende tunge belastninger. Disse cylindre er konstrueret til at modstå høje pres, gentagen bevægelse og forskellige miljøforhold. Afhængig af kranetypen og brugssagen er hydrauliske cylindre skræddersyet til at imødekomme specifikke mekaniske og sikkerhedskrav.

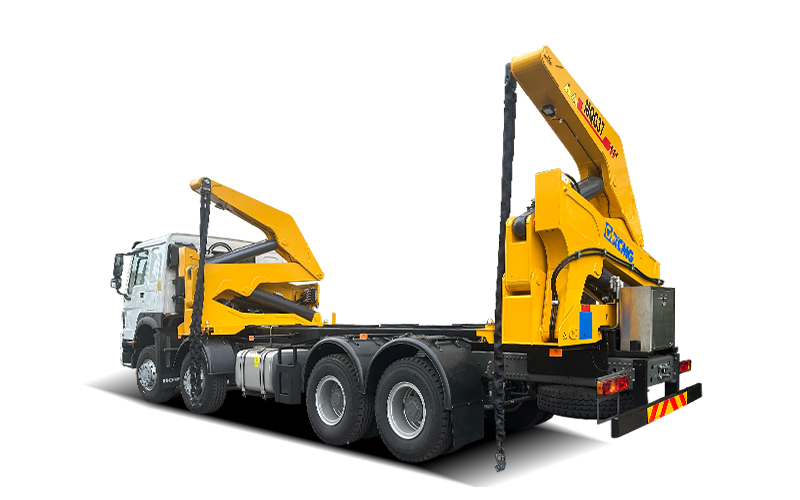

Brug i mobile kraner

Mobile kraner, ofte monteret på lastbiler eller crawler -baser, er meget afhængige af hydrauliske cylindre til boom -artikulering, teleskop, urigger -installation og belastningsløftning. Disse cylindre skal fungere under dynamiske belastninger og varierende vinkler, mens de opretholder præcis kontrol.

Nøgleegenskaber:

• Materialer med høj styrke til understøttelse af tunge løft
• Kompakte, højtrykscylindre til bomudvidelse
• Teleskopiske cylindre til at give en længere rækkevidde i en kompakt form

Anvendelsesområder:

• Teleskopisk boombevægelse
• Outrigger -udvidelse og tilbagetrækning
• Stabiliseringssystemer

Brug i overheadkraner

Overheadkraner, typisk brugt i industrielle og produktionsfaciliteter, bruger hydrauliske cylindre til hejsning og vognbevægelse, især i design, hvor elektriske motorer suppleres eller erstattes af hydrauliske drev.

Nøgleegenskaber:

• Glat og gentagelig bevægelseskontrol
• Kompakte svejste cylindre for at spare plads
• Forbedret sikkerhed og fejlsikre låsemekanismer

Anvendelsesområder:

• Lodrette hejsemekanismer
• Bridge og vogn
• Nødbremsning eller belastningsholdningsfunktioner

Brug i konstruktionskraner

Konstruktionskraner, inklusive tårnkraner og ru-terrænkraner, står over for høje strukturelle belastninger og fungerer ofte under barske udendørs forhold. Hydrauliske cylindre, der anvendes i disse kraner, skal tilvejebringe høj bærende kapacitet, holdbarhed og korrosionsbestandighed.

Nøgleegenskaber:

• Korrosionsbestandige belægninger til udendørs brug
• Kraftig konstruktion til høj cyklusdrift
• Sæler og viskere designet til beskidte eller slibemiljøer

Anvendelsesområder:

• Luffing og svingemekanismer
• Teleskopiske boomsektioner
• Indlæs håndtering og positioneringssystemer

Designovervejelser for krancylindre

Når man designer eller vælger hydrauliske cylindre til kranapplikationer, prioriteres følgende faktorer typisk:

• Belastningskapacitet: Kraner håndterer ofte dynamiske og svingende belastninger. Cylindre skal være i stand til at modstå både statiske og chokbelastninger.
• Præcisionskontrol: Glat og nøjagtig kontrol er afgørende for sikkerhed under løft og placering.
• Sikkerhedskrav: Indbyggede låseventiler, trykaflastningsenheder og overflødige systemer hjælper med at forhindre ulykker.
• Miljøs modstand: Udendørs kraner kræver beskyttelse mod fugt, støv, UV -eksponering og temperatursvingninger.
• Servicability: I mobiloperationer er evnen til at inspicere og vedligeholde cylindre uden betydelig nedetid vigtig.

Hydrauliske cylindre i kraner er mere end bare aktuatorer-de er sikkerhedskritiske komponenter, der bidrager til både effektiviteten og pålideligheden af løftesystemer.

Tungt hydrauliske cylindre: specifikke applikationer

Tunge hydrauliske cylindre er konstrueret til krævende opgaver, der involverer ekstrem kraft, højt tryk og kontinuerlig drift. Disse cylindre er kritiske komponenter i industrier som konstruktion, minedrift og tung fremstilling, hvor udstyrets ydeevne og pålidelighed er vigtigst. Deres robuste konstruktion og specialiserede designfunktioner gør det muligt for dem at fungere effektivt under barske arbejdsforhold og miljøer med høj belastning.

Brug i jordovertrædelsesudstyr

Earthmoving -maskiner såsom gravemaskiner, bulldozere og hjullæssere afhænger af hydrauliske cylindre til grave, løft, skubbe og styringsoperationer. Disse applikationer kræver cylindre med høj udgangskraft, slidbestandighed og lang levetid.

Nøgleroller:

• Arm, Boom og Bucket Articulation i gravemaskiner
• Blade Lift og Tilt i bulldozere
• Styring og spandkontrol i læssere

Designkrav:

• Hærdede overflader for at modstå snavs og påvirkning
• Tungvægs tønder til håndtering af høje interne pres
• Pålidelige sæler for at forhindre forurening

Brug i minedriftudstyr

Minedrift involverer storskala, høje påvirkningsmaskiner, såsom rockknusere, borerigge og trækbiler. De hydrauliske cylindre, der bruges i disse maskiner, skal fungere under vedvarende høje belastninger, modstå korrosion og modstå eksponering for slibemateriale.

Nøgleroller:

• Boring og kedelige operationer
• Suspensionssystemer i trækvogne
• Rock-breaking og knusende udstyr

Designkrav:

• Højtryksvurderinger til dyb boring
• Korrosionsbestandige belægninger til kemisk eksponering
• Ekstra holdbare tætninger til håndtering af slibestøv

Brug i industrielle presser

Hydrauliske presser, der anvendes til fremstilling, metalformning og genanvendelse, er afhængige af hydrauliske cylindre til at anvende enormt tryk til formning eller komprimering af materialer. Disse cylindre skal levere præcis, konsekvent kraft på tværs af langvarige cyklusser.

Nøgleroller:

• Smedning og stempling applikationer
• Materiel komprimering i genbrugssystemer
• Komponentformning og die presserende

Designkrav:

• Præcision-jordstænger til glat aktivering
• Forstærkede endehætter og lejer for stabilitet
• Temperaturresistente sæler til opvarmede miljøer

Designovervejelser til tunge cylindre

Valg eller design af tunge hydrauliske cylindre kræver opmærksomhed på ydeevne, holdbarhed og sikkerhedsfaktorer:

• Trykkapacitet: Skal modstå vedvarende og spids tryk uden deformation eller lækage.
• Cyklusliv: Højfrekvente operationer kræver cylindre, der er vurderet til langvarig holdbarhed og minimal slid.
• Valg af materiale: Legeringsstål, varmebehandling og overfladehærdning bruges ofte til at forbedre styrke og levetid.
• Forseglingsteknologi: Avancerede tætningssystemer forhindrer intern og ekstern lækage og håndterer højhastighedsbevægelse.
• Monteringskonfiguration: Monteringsstil skal understøtte tunge belastninger og give mulighed for stabil drift under høj kraft.

Tunge hydrauliske cylindre er drivkraften bag strømmen og præcisionen af storskala udstyr. Deres rolle er central for at sikre jævn drift, maksimal output og operatørsikkerhed i nogle af verdens mest udfordrende industrielle miljøer.

Nøgleovervejelser, når man vælger en Hydraulisk cylinder

Det er vigtigt at vælge den rigtige hydrauliske cylinder for at opnå pålidelig ydelse, minimere nedetid og sikre systemsikkerhed. Uanset om cylinderen bruges i en kran, minemaskine eller industriel presse, skal flere tekniske og miljømæssige faktorer evalueres for at matche cylinderen til dens anvendelseskrav.

Belastningskapacitet

Bestemmelse af den krævede belastningskapacitet:
Belastningskapacitet henviser til den maksimale kraft, som en hydraulisk cylinder sikkert kan udøve. Dette afhænger af stempelområdet og systemtrykket. Beregning af belastningskravene, inklusive statiske og dynamiske belastninger, sikrer, at cylinderen kan udføre uden belastning eller fiasko.

Sikkerhedsfaktorer:
En korrekt sikkerhedsmargin - typisk 1,5 til 2 gange den forventede arbejdsbelastning - er indbygget i designet for at kompensere for uventet stress, chokbelastninger og træthed over tid. Undervurdering af belastningskrav kan føre til for tidligt slid eller katastrofal svigt.

Driftspress

Matchning af cylinderen til systemtryk:
Hydrauliske systemer fungerer i forskellige trykområder afhængigt af maskiner og opgave. Almindelige industrielle systemer spænder fra 2.000 til 5.000 psi, mens specialiserede applikationer kan overstige det. Cylindre skal vurderes til at modstå ikke kun normalt driftstryk, men også trykspidser.

Trykvurderinger og sikkerhedsmargener:
Producenter viser typisk det maksimale nominelle tryk, inklusive indbyggede sikkerhedsmargener. Det er vigtigt at sikre, at alle komponenter - cylinder, tætninger, fittings - kan håndtere det udpegede tryk uden risiko for lækage eller sprængning.

Slaglængde

Beregning af den nødvendige slaglængde:
Slaglængde er den afstand, som stempelstangen bevæger sig fra fuldt udtrukket til fuldt udstrakt. Dette skal beregnes omhyggeligt baseret på den bevægelse, der kræves af applikationen. Over for lange slag i et kompakt design kan forårsage stangbøjning eller ustabilitet.

Virkning på cylinderdesign:
Længere slagtilfælde kan kræve guider eller stangstøtter for at forhindre spænding. Teleskopiske cylindre bruges ofte, når pladsbegrænsninger begrænser evnen til at bruge en lang enkelt-trins cylinder.

Monteringstil

Forskellige monteringsmuligheder:
Hydrauliske cylindre fås i flere monteringskonfigurationer, herunder:

• Flangemontering: Tilbyder stiv og fast positionering, velegnet til applikation på lineær kraft.
• Clevis Mount: Tillader at dreje bevægelse, ideel til forbindelser eller hvor vinkelbevægelse er nødvendig.
• Trunnion Mount: Velegnet til applikationer, der kræver rotation til side til side eller komplekse bevægelsesstier.

Valg af den passende monteringsstil:
Valget afhænger af bevægelsesmønsteret, belastningsretningen og justeringen af maskinkomponenterne. Korrekt montering reducerer slid og forhindrer sidebelastning, hvilket kan beskadige cylinderen og dens tætninger.

Miljøfaktorer

Temperatur, korrosion og andre miljømæssige overvejelser:
Hydrauliske cylindre kan fungere under ekstreme forhold, såsom frysetemperaturer, høj varme, saltvandsmiljøer eller slibestøv. Disse faktorer påvirker valg af cylindermateriale, tætningssammensætning og overfladebehandlinger.

Valg af materiale til barske miljøer:

• Rustfrit stål eller krombelagte stænger: Forbedre korrosionsbestandighed
• Nikkel- eller epoxybelægninger: Beskyt mod kemisk eksponering
• Sæler med høj temperatur: Oprethold ydeevne under termisk stress
• Stangviskere og skrabere: Hold snavs ude af cylinderinterne

Valg af den rigtige hydrauliske cylinder involverer mere end bare matchende dimensioner. Det kræver en omfattende analyse af mekanisk belastning, systemtryk, miljøeksponering, bevægelsesprofil og operationel sikkerhed. Investering i en godt specificeret cylinder hjælper med at forbedre systemets ydeevne, udvide udstyrets levetid og reducere de langsigtede driftsomkostninger.

Hydraulisk cylindervedligeholdelse

Korrekt vedligeholdelse er kritisk for at sikre den pålidelige ydeevne og udvidede levetid for hydrauliske cylindre, især i krævende miljøer såsom byggepladser, fremstillingsanlæg og minedrift. En velholdt hydraulisk cylinder reducerer ikke kun risikoen for fiasko, men forbedrer også effektiviteten og reducerer driftsomkostningerne.

Regelmæssige inspektionsprocedurer

Rutinemæssige visuelle og funktionelle inspektioner hjælper med at registrere tidlige tegn på slid eller funktionsfejl. Almindelige kontroller inkluderer:

• Forseglingstilstand: Se efter tegn på lækage, revner eller deformation omkring stangen og kirtelforseglingerne.
• Stangoverflade: Undersøg for at score, pitting eller korrosion, hvilket kan skade interne sæler eller kompromittere cylinderdrift.
• Monteringspunkter: Kontroller for justeringsproblemer, løse bolte eller tegn på strukturel stress omkring monteringsområder.
• Slangeforbindelser: Sørg for, at hydrauliske linjer er stramme og fri for lækage eller slid.

Regelmæssig inspektion skal følge en defineret tidsplan baseret på operationelle timer eller kalenderintervaller, afhængigt af brugen af udstyr.

Smøring af bedste praksis

Selvom de fleste hydrauliske cylindre er selvmørket af hydraulisk væske, kan nogle komponenter-som Clevis-stifter eller trunnion-monteringer-kræve periodisk manuel smøring.

• Brug producent-anbefalet fedt: Inkompatible smøremidler kan forringe sæler eller påvirke ydelsen.
• Rengør inden smøring: Snavs eller slibende partikler skal fjernes fra fittings og samlinger, inden der påføres fedt.
• Undgå over-smøring: Overskydende fedt kan tiltrække støv og snavs, der accelererer slid i stedet for at forhindre det.

Opretholdelse af korrekt smøring minimerer friktion, forbedrer bevægelseskontrol og forhindrer metal-til-metal-kontakt, der fører til for tidligt slid.

Forebyggende vedligeholdelsestips

Forebyggende vedligeholdelse går ud over reaktive reparationer ved at tackle potentielle problemer, før de fører til fiasko. Bedste praksis inkluderer:

• Fluid renhed: Forurenet hydraulisk væske er en af de førende årsager til cylinderfejl. Udskift regelmæssigt filtre og kontroller væskekvalitet.
• Forseglingsudskiftningscyklusser: Udskift sæler proaktivt under planlagt nedetid for at undgå ikke -planlagte strømafbrydelser.
• Justeringskontrol: Forkert justering kan forårsage sidebelastning, hvilket fører til ujævn slid på stænger og tætninger.
• Beskyttelsesforanstaltninger: Installer stang bælge eller skjolde i miljøer, hvor støv, mudder eller snavs er udbredt.
• Miljøkontrol: Brug varmeapparater, kølere eller isoleringsindpakninger, når du arbejder i ekstreme temperaturer for at holde væskeviskositet inden for optimale intervaller.

En forebyggende tilgang holder ikke kun hydrauliske systemer til at køre glat, men bidrager også til operatørens sikkerhed og omkostningseffektive operationer.

Konsekvent vedligeholdelse er grundlaget for pålidelighed af hydraulisk system. Ved at etablere en klar vedligeholdelsesplan, der inkluderer inspektioner, smøring og forebyggende foranstaltninger, kan udstyrsejere markant udvide levetiden for hydrauliske cylindre og reducere sandsynligheden for ikke -planlagt nedetid eller dyre fejl.

Fejlfinding af almindelige hydrauliske cylinderproblemer

Selv med korrekt design og rutinemæssig vedligeholdelse kan hydrauliske cylindre opleve ydelsesproblemer over tid. At genkende tidlige advarselsskilte og forstå deres grundlæggende årsager hjælper med at forhindre små problemer i at eskalere til dyre fejl. Nedenfor er nogle af de mest almindelige hydrauliske cylinderproblemer, og hvordan man adresserer dem effektivt.

Identificering af almindelige problemer

1. hydraulisk væske lækager:
Lækager omkring stangen, porte eller tætninger er blandt de hyppigste problemer. Disse kan være forårsaget af slidte tætninger, ridser på stangen, forkert installation eller overdreven internt tryk.

2. Langsom eller uønsket operation:
Cylindre, der bevæger sig uregelmæssigt eller langsommere end normalt, kan håndtere intern lækage, fanget luft, forurenet væske eller beskadigede sæler.

3. cylinderdrift:
Når en cylinder strækker sig eller trækkes tilbage på egen hånd uden input, skyldes den ofte intern bypass (væske, der lækker forbi stempelforseglingen), defekte ventiler eller forkert systemtryk.

4. overophedning:
Overdreven varmeproduktion kan reducere væskeviskositet og skadeforseglinger. Årsager inkluderer højt systemtryk, overbelastning eller dårlig varmeafledning.

5. Rod deformation eller score:
En bøjet eller scoret stang indikerer sidebelastning, forkert justering eller forurening. Dette kan føre til forseglingsskader, lækager og eventuel cylinderfejl.

6. Ekstern forurening:
Mudder, støv eller kemikalier på stangoverfladen kan trækkes ind i cylinderen under tilbagetrækning og accelererer internt slid.

Fejlfinding af trin

Trin 1: Visuel inspektion
Kontroller cylinderen for synlig skade, olielækager, montering af forkert justeringer og forurenende stoffer. Vær særlig opmærksom på stangen, sælerne og fittings.

Trin 2: Trykprøvning
Test det hydrauliske tryk ved cylinderporte for at bestemme, om problemet stammer fra selve cylinderen eller det bredere hydrauliske system.

Trin 3: SEAL Evaluering
Kontroller interne tætninger, hvis cylinderen adskilles. Se efter udfladning, revner, hævelse eller ekstrudering - underskrev, der indikerer væske uforenelighed eller slid.

Trin 4: Kontroller justering og montering
Kontroller, at cylinderen er korrekt på linje med belastningsretningen, og at monteringshardware er sikker og ubeskadiget.

Trin 5: Analyser væsketilstand
Kontroller hydraulisk væske for misfarvning, metalpartikler eller forurening. Beskidt eller nedbrudt væske skal udskiftes, og filtre undersøges.

Hvornår skal man reparere vs. Udskift

Reparation Hvornår:

• Problemet er begrænset til tætninger, lejer eller overfladetøj.
• Cylindertønde og stang er strukturelt intakte.
• Omkostninger til nedetid og reparation er håndterbare.
• Et reparationssæt er tilgængeligt for cylindermodellen.

Udskift hvornår:

• Stangen er alvorligt bøjet eller scoret.
• Cylinderen har omfattende korrosion eller træthedskrækkelse.
• Reparationsomkostninger tilgang eller overskride udskiftningsomkostninger.
• Ydeevne kan ikke gendannes pålideligt gennem reparationer.

At vide, hvornår man skal reparere, og hvornår man skal udskifte en cylinder, er en balance mellem omkostninger, tid og risiko. Hurtig intervention og korrekt diagnostik kan reducere den samlede nedetid på systemet og forhindre relateret komponentskade.

Hydraulisk cylinderreparation

Over tid kan hydrauliske cylindre opleve slid og skade, der kræver mere end rutinemæssig vedligeholdelse. Reparation af en hydraulisk cylinder kan gendanne sin ydeevne og forlænge sin operationelle levetid - ofte til en lavere pris end fuld erstatning. Afhængig af sværhedsgraden og arten af problemet, kan reparationer variere fra simpel tætning til tætning til fuld stang-genmaskine eller rekonditionering af tønde.

Grundlæggende reparationsteknikker

1. Demontering:
Begynd med sikkert at afbryde cylinderen fra det hydrauliske system og fjerne det fra udstyret. Rengør det udvendige grundigt for at forhindre forurening. Demonter omhyggeligt enheden og bemærker orienteringen af komponenter til nøjagtig genmontering.

2. Inspektion af komponenter:
Hver komponent - piston, stang, tætninger, cylindertønde og kirtel - skal inspiceres for slid, deformation, korrosion eller revner. Almindelige inspektionsværktøjer inkluderer calipers, mikrometer og opkaldsindikatorer.

3. Polering og rengøring:
Mindre ridser på stænger kan ofte poleres ud ved hjælp af finkornet abrasiver. Rengøring af indre overflader er afgørende for at fjerne metalpartikler, slam eller nedbrudte væskerester.

4. Udskiftning af slidte dele:
Beskadigede eller slidte sæler, bøsninger og slidringe skal udskiftes ved hjælp af producentgodkendte sæt. Hvis stangen er bundet eller bøjet, kan den kræve udretning eller genoverfladning.

5. Genmontering og test:
Efter udskiftning af nødvendige dele skal du samle cylinderen igen efter korrekt drejningsmomentspecifikationer. Foretag en trykprøve eller cykeltest for at verificere tætningsintegritet og glat drift, før cylinderen geninstalleres.

Forseglingsudskiftning

Forseglingsfejl er en af de mest almindelige årsager til hydraulisk cylinderfejl. Udskiftning af sæler er typisk en omkostningseffektiv reparation, der kan gendanne ydelsen og forhindre lækager.

Typer sæler til at erstatte:

• Rod sæler: Forhindre væske i at lække ud af cylinderen.

• Stempelforseglinger: Oprethold tryk mellem cylinderkamre.

• Viskerforseglinger: Fjern forurenende stoffer fra stangen, når den trækker tilbage.

• O-ringe og backupringe: Giv yderligere tætning ved kritiske samlinger.

Bedste praksis:

• Brug altid sæler, der matcher originale specifikationer.

• Rengør seglrillerne og inspicér for nicks eller burrs, før du installerer nye sæler.

• Smør tætninger med kompatibel hydraulisk væske inden genmontering for at undgå tørre starter.

Hvornår skal man søge professionelle reparationstjenester

Mens grundlæggende reparationer kan udføres internt med de rigtige værktøjer og erfaring, kræver nogle situationer ekspert opmærksomhed:

• Alvorlig skade: Dyb score på stænger, revne tønder eller ødelagte endehætter kræver ofte specialiseret bearbejdning eller svejsning.

• Præcisionskrav: Cylindre i udstyr med høj præcision eller sikkerhedskritiske applikationer skal repareres og testes af certificerede teknikere.

• Brugerdefinerede cylindre: Reparationer til brugerdefinerede eller usædvanlige cylindre kan involvere sourcing af specialiserede dele eller omvendt ingeniørkomponenter.

• Test og certificering: Professionelle butikker leverer ofte test efter reparation (trykprøvning, lækagecheck) og tilbyder garantier på deres arbejde.

At samarbejde med en erfaren hydraulisk reparationstjeneste kan reducere risikoen for forkert reparationer og sikre, at cylinderen opfylder OEM -specifikationer og sikkerhedsstandarder.

Rettidig og effektiv hydraulisk cylinderreparation kan gendanne ydelse, reducere nedetid på udstyret og forlænge levetiden for værdifuld maskiner. At vide, hvilke problemer der kan håndteres internt, og hvilke der kræver faglig ekspertise, er nøglen til at styre langvarig operationel effektivitet.

Top hydrauliske cylinderproducenter

Når pålidelighed, sikkerhed og ydeevne ikke kan forhandles, er det vigtigt at vælge hydrauliske cylindre fra betroede producenter. Anerkendte leverandører leverer ikke kun produkter af høj kvalitet, men tilbyder også teknisk support, tilpasningstjenester og globale logistikfunktioner. Nedenfor er nogle af de førende producenter i den hydrauliske cylinderindustri, der er anerkendt for deres innovation, holdbarhed og overholdelse af internationale standarder.

Parker Hannifin

Oversigt:
Parker er en global leder inden for bevægelse og kontrolteknologier, der tilbyder en lang række hydrauliske cylindre til industrielle og mobile applikationer. Deres cylindre er kendt for præcisionsteknik, holdbarhed og støtte til miljøer med højt tryk.

Produkttilbud:

• Kraftig industrielle svejste cylindre
• NFPA TIE ROD CYLINDERS
• Specialdesignede cylindre til minedrift, marine og olie- og gassektorer

Bosch Rexroth

Oversigt:
Bosch Rexroth tilbyder en omfattende portefølje af hydrauliske aktuatorer, herunder både standard og tilpassede cylinderopløsninger. Deres produkter opfylder internationale kvalitetsstandarder og bruges i sektorer som energi, infrastruktur og tunge maskiner.

Produkttilbud:

• Mill-type og slipsstangcylindre
• Teleskopiske cylindre til mobile applikationer
• Intelligente cylindre med integrerede positionssensorer

Caterpillar hydraulik

Oversigt:
Caterpillar fremstiller tunge hydrauliske cylindre til sin egen række konstruktions- og minedriftudstyr, men leverer også til OEM'er globalt. Disse cylindre er konstrueret til holdbarhed under ekstreme forhold.

Produkttilbud:

• Robuste cylindre til bøsler, læssere og gravemaskiner
• Forseglingssystemer i lang levetid og korrosionsbestandige stænger
• Genfremstilling og reparationstjenester

Eaton Hydraulics

Oversigt:
Eaton tilbyder højtydende hydrauliske cylindre, der er skræddersyet til mobile og industrielle systemer. Med en stærk vægt på pålidelighed bruges deres cylindre i landbrugs-, marine- og rumfartsindustrier.

Produkttilbud:

• Storborede industrielle cylindre
• Kompakte mobile udstyr cylindre
• Højhastighedsaktuatorer med høj cyklus

Hydratech Industries

Oversigt:
Specialiseret i storskala og brugerdefinerede hydrauliske cylindre, Hydratech Industries betjener sektorer såsom vindenergi, offshore-boring og tung transport. De er kendt for deres tekniske ekspertise og projektspecifik designstøtte.

Produkttilbud:

• Stordiameter og langgæst cylindre
• Hydrauliske tonehøjdecylindre til vindmøller
• Cylindre til offshore kraner og jacksystemer

Ligon Industries

Oversigt:
Som en af de største nordamerikanske leverandører af hydrauliske cylindre opererer Ligon gennem et netværk af virksomheder, der hver enkelt betjener nichemarkeder. Deres fleksibilitet og lydhørhed gør dem til en foretrukken leverandør til brugerdefinerede og OEM -løsninger.

Produkttilbud:

• Svejset krop og slipsstangcylindre
• Teleskopcylindre til dump og affaldskøretøjer
• Kort ledetid for tilpasset produktion

Disse producenter repræsenterer et tværsnit af det hydrauliske cylindermarked, fra standardiserede masseproduktionscylindre til stærkt tilpassede enheder til komplekse applikationer. Valg af en producent involverer ikke kun at overveje produktspecifikationer, men også teknisk support, globale servicenetværk og muligheden for at imødekomme overholdelseskrav eller certificeringskrav.

Fremtidige tendenser inden for hydraulisk cylinderteknologi

Når industrier skubber mod mere effektive, intelligente og miljøbevidste maskiner, fortsætter hydraulisk cylinderteknologi med at udvikle sig. Fremskridt inden for materialer, elektronikintegration og designoptimering former fremtiden for disse kritiske komponenter. Nedenfor er de vigtigste tendenser, der forventes at påvirke hydraulisk cylinderudvikling og anvendelse i de kommende år.

Fremskridt i materialer og overfladebehandlinger

For at imødekomme krav til højere resultater og udvide levetiden vedtager producenterne avancerede materialer og overfladeteknologier:

• Legeringer med høj styrke: Brug af varmebehandlet stål og sammensatte materialer øger bærende kapacitet uden at tilføje overdreven vægt.
• Korrosionsbestandige belægninger: Krom-alternativer som nikkelbelagte eller keramiske belagte stænger giver forbedret modstand mod slid, kemikalier og miljøforringelse.
• Lavfriktionsforinger og tætningsmaterialer: Nye polymerer og syntetiske materialer reducerer energitab og forbedrer bevægelsesglathed under højt tryk.

Disse materielle innovationer bidrager til længere vedligeholdelsesintervaller og mere pålidelig drift under forhold mellem hård eller kontinuerlig brug.

Smart hydrauliske cylindre og IoT -integration

Med den voksende anvendelse af industri 4.0-teknologier integreres hydrauliske cylindre i stigende grad med sensorer og kontrolsystemer for at muliggøre realtidsovervågning og automatisering.

• Position og tryksensorer: Indlejrede sensorer giver kontinuerlig feedback på stempelposition, belastningskraft og pres, forbedring af nøjagtighed og sikkerhed.
• Tilstandsovervågning: Smarte cylindre registrerer tidlige tegn på slid, lækage eller overbelastning, hvilket muliggør forudsigelig vedligeholdelse og minimering af nedetid.
• Fjerndiagnostik: Tilsluttede cylindre transmitterer operationelle data til centraliserede systemer til ydeevne sporing og fjern fejlfinding.

Disse funktioner er især værdifulde i sektorer som minedrift, logistik, rumfart og automatiseret fremstilling, hvor oppetid og præcision er missionskritiske.

Forbedringer af energieffektivitet

At reducere energiforbruget i hydrauliske systemer er blevet en prioritet på grund af stigende driftsomkostninger og miljøhensyn.

• Load-sensing hydraulik: Adaptive systemer justerer væskestrømmen og trykket for at matche belastningsbehovet, hvilket reducerer overskydende energiforbrug.
• Letvægtscylinderdesign: Forbedrede materialer og strukturel optimering hjælper med at reducere vægten, hvilket igen sænker strømbehovet i mobilt udstyr.
• Elektro-hydrauliske hybridsystemer: Integration af elektriske drev med hydrauliske aktuatorer forbedrer kontrollen og reducerer energitab sammenlignet med traditionelle systemer.

Disse fremskridt sigter mod at gøre hydrauliske cylindre mere bæredygtige, samtidig med at de opretholder eller forbedrer ydelsen i krævende anvendelser.

Tilpasning og modulopbygget design

Moderne udstyr kræver ofte skræddersyede løsninger i stedet for komponenter uden for hylden. Producenter bevæger sig mod mere modulære, tilpasselige cylinderdesign:

• Konfigurerbare cylinderplatforme: Kunder kan specificere boringsstørrelse, slaglængde, monteringsstil og sensorpakker fra et standardiseret sæt indstillinger.

• Applikationsspecifikke løsninger: Fra kompakte cylindre til rumbegrænsede systemer til overdimensionerede cylindre til offshore-operationer muliggør tilpasning bedre tilpasning til funktionelle behov.

Dette skift mod modularitet forkorter ledtider og gør højtydende løsninger mere tilgængelige på tværs af brancher.

Hydrauliske cylindre er ikke længere bare enkle mekaniske enheder. Da smarte teknologier og bæredygtig teknikpraksis bliver mere integreret i industrielle systemer, udvikler hydrauliske cylindre sig til intelligente, effektive og applikationsbevidste komponenter. Disse innovationer lover at forbedre ydeevnen, reducere driftsomkostningerne og åbne nye muligheder på tværs af konstruktion, fremstilling, energi og videre.

Konklusion

Hydrauliske cylindre er grundlæggende komponenter i kraner og tunge maskiner, hvilket giver den lineære kraft og præcis bevægelse, der kræves til kompleks løft, skubbe og placeringsopgaver. Forståelse af de forskellige typer - såsom enkelt skuespil, dobbeltvirkende, teleskopisk, svejset og slipsstangcylindre - hjælper med at vælge den rigtige løsning til specifikke applikationer.

Kranhydrauliske cylindre skal imødekomme strenge krav om belastningskapacitet, sikkerhed og miljømæssig resistens, mens tunge cylindre i jordbevægelse, minedrift og industrielle presser kræver holdbarhed, trykudholdenhed og pålidelig forsegling. Valg af en hydraulisk cylinder involverer nøje overvejelse af belastningskrav, driftstryk, slaglængde, monteringsstil og miljøfaktorer for at sikre optimal ydeevne og levetid.

Regelmæssig vedligeholdelse, herunder inspektioner, smøring og forebyggende pleje, spiller en kritisk rolle i forebyggelse af almindelige problemer som lækager, langsom drift og stangskader. Rettidig fejlfinding og reparationer, uanset om de udføres internt eller af professionelle tjenester, hjælper med at undgå dyre nedetid og forlænge cylinderlivet.

Samarbejde med velrenommerede producenter sikrer adgang til kvalitetskomponenter designet til krævende forhold og støttet af teknisk support. Når man ser fremad, driver fremskridt inden for materialer, smart sensorintegration, energieffektivitet og modulopbygget design udviklingen af hydrauliske cylindre til smartere, mere effektive og tilpassede løsninger.

Ved at vælge den relevante hydrauliske cylinder og opretholde den effektivt, kan operatører forbedre udstyrets ydelse, forbedre sikkerheden og reducere driftsomkostninger-nøglefaktorer i succes med enhver kraftig eller kranapplikation.
